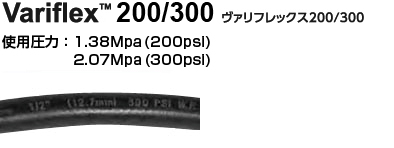

Variflex™ 200/300

Variflex™

特徴と用途

  1. 継手金具を差し込むだけのプッシュオンタイプで、使用圧力300psi(2.07Mpa)を確保。
  2. 低圧用油圧回路や工業用ロボット等の流体回路に使用可能。
  3. 優れた絶縁構造を採用。(米国MSHA認証カバー採用)

弊社取扱アイテム

構 造 内面チューブ 高耐油性ニトリルゴム(RMA Class A)
外面カバー Chemivic® 耐油性合成ゴム(RMA Class B)
補強層 Flexten® 合成繊維ブレード ※口径2インチは編上げ仕様
使用温度 -29℃~88℃
定 尺 152m(500ft) ※口径1インチ以上はこれより短寸
※ 生産国:ドイツ(コンチテック製)

オーダーコード&カラー

Variflex™ 200

569-005 569-007 569-036
black red blue

Variflex™ 300

569-006 569-008 536-037 569-037
black red red(2") blue

スペック

Variflex™ 200

ホース内径 ホース外径 最高使用圧力 概略重量
In. mm In. mm psl. Mpa Lb./ft. Kg./m.
3/16 4.8 0.44 11.2 200 1.38 0.07 0.10
1/4 6.4 0.53 13.5 200 1.38 0.10 0.15
5/16 7.9 7.90 16.0 200 1.38 0.14 0.21
3/8 9.5 0.69 17.5 200 1.38 0.15 0.22
1/2 12.7 0.84 21.3 200 1.38 0.21 0.31
5/8 15.9 1.00 25.4 200 1.38 0.27 0.40
3/4 19.1 1.13 28.7 200 1.38 0.38 0.57
1 25.4 1.47 37.3 200 1.38 0.58 0.86

Variflex™ 300

ホース内径 ホース外径 最高使用圧力 概略重量
In. mm In. mm psl. Mpa Lb./ft. Kg./m.
3/16 4.8 0.44 11.2 200 1.38 0.07 0.10
1/4 6.4 0.54 13.7 300 2.07 0.14 0.21
5/16 7.9 0.64 16.3 300 2.07 0.18 0.27
3/8 9.5 0.69 17.5 300 2.07 0.19 0.28
1/2 12.7 0.86 21.8 300 2.07 0.26 0.39
5/8 15.9 1.02 25.9 300 2.07 0.33 0.49
3/4 19.1 1.19 30.2 300 2.07 0.42 0.63
1 25.4 1.50 38.1 300 2.07 0.62 0.92
1-1/4 31.8 1.77 45.6 250 1.72 0.84 1.25
1-1/2 38.1 2.08 53.2 250 1.72 1.01 1.50
2 50.8 2.50 63.5 300 2.07 1.02 1.52
